Klapa rewizyjna F5 o odporności ogniowej EI 120 z wkładką 40mm
Zastosowanie:
Klapy rewizyjne Systemu F5 przeznaczone są do montażu szachtów G-K spełniających kryteria klasy odporności ogniowej EI 120.
Materiał:

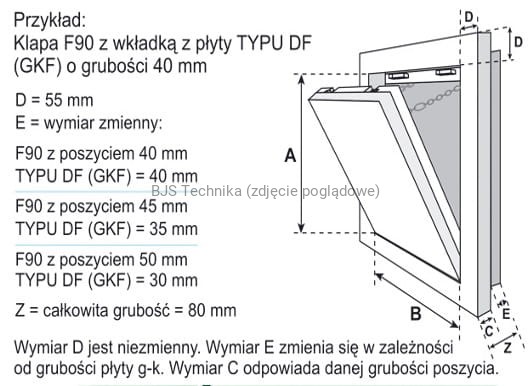

1) Przeciwpożarowa klapa rewizyjna F5 o odporności ogniowej EI 120 z wkładką 40 lub 50 mm składa się z dwóch ram: zewnętrznej (obudowanej kołnierzem wykonanym z płyt DF) – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną.
2) Obie ramy klapy rewizyjnej wykonano z aluminiowych kątowników 30 x 27,5 x 2 mm. Każda rama składa się z czterech pojedynczych części, trwale połączonych ze sobą specjalną metodą spawania (WIG).
3) Rama zewnętrzna obudowana jest gipsowym kołnierzem wykonanym z 2x4 płyt gipsowo-kartonowych typu DF o grubości 12,5 mm i szerokości 53 mm, który przykręcono do ramy zewnętrznej za pomocą wkrętów samowiercących 3,5 x 35 mm. Dodatkowo kołnierz obłożony jest pasami z płyt gipsowo-kartonowych typu DF o grubości 15 mm (lub więcej) zwiększającymi jego grubość z 25 do 40 mm (lub więcej).
4) Rama zewnętrzna posiada na tylnej stronie osłonę wykonaną z płyt Fireboard o grubości 25 m, które połączono ze sobą za pomocą klamer 4/40 mm. Na obwodzie, po wewnętrznej stronie osłony z płyt Fireboard zamocowano za pomocą klamer 13/6 mm pęczniejące ogniochronne taśmy uszczelniające o przekroju 25 x 0,8 mm oraz 12,5 x 0,8 mm.
5) Osłonę z płyt Fireboard przykręcono do ramy zewnętrznej za pomocą wkrętów samo wiercących 3,9 x 70 mm.
6) Dodatkowo pomiędzy ramą zewnętrzną klapy a tylna osłona z płyt Fireboard przyklejono pęczniejącą ogniochronną taśmę uszczelniającą o przekroju 25 x 2 mm.

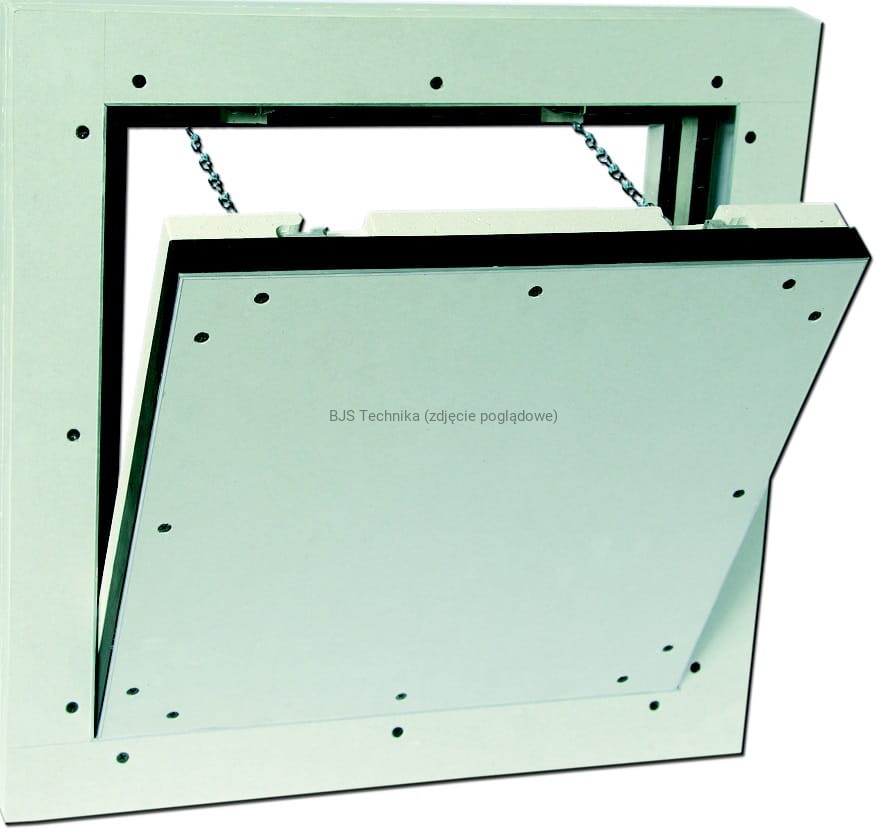

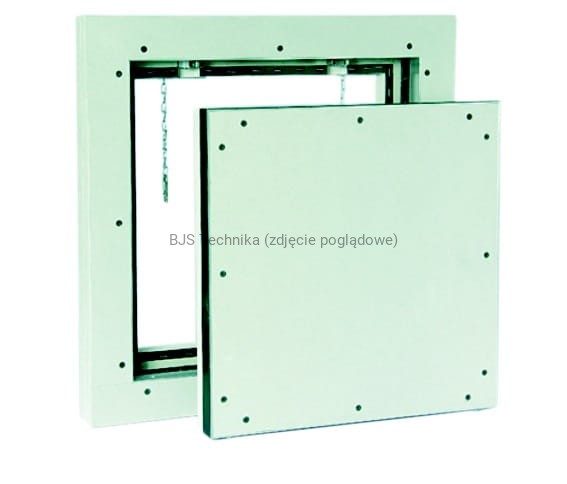

7) Skrzydło klapy jest wyjmowane, osadzone na aluminiowych trzpieniach, które znajdują się w dolnej wewnętrznej części skrzydła klapy.
8) Wypełnienie klapy stanowią płyty gipsowo-kartonowe typu DF grubości 2 x 12,5 mm oraz płyta Fireboard o grubości 25 mm przykręcona do tylnej strony klapy. Wypełnienie mocowane jest do ramy wewnętrznej przy pomocy wkrętów samowiercących 3,5 x 35 mm w rozstawie nie większym niż 15 cm. Dodatkowo do śrub stosuje się osłonki ochronne (zaślepki wpuszczane).
9) Do klapy rewizyjnej zastosowano 2 szt. zamknięć zatrzaskowo sprężynowych typu MINI LATSCH. Przymocowano je wkrętami samowiercącymi 2,9 x 19 mm do specjalnie przygotowanych profili z kątowników aluminiowych 40 x 20 x 2 mm o długości 30 mm, które przyspawano metodą WIG na tylnej stronie ramy zewnętrznej z kątowników aluminiowych. Aluminiowe elementy zamykające (stanowiące część zamka) przykręcono do wewnętrznej ramy z kątowników aluminiowych przy pomocy wkrętów samowiercących 2.9 x 13 mm.
10) Pomiędzy ramą zewnętrzną i wewnętrzną, na obwodzie skrzydła klapy, umieszczono pęczniejącą taśmę uszczelniającą o przekroju 25 x 0,8 mm.

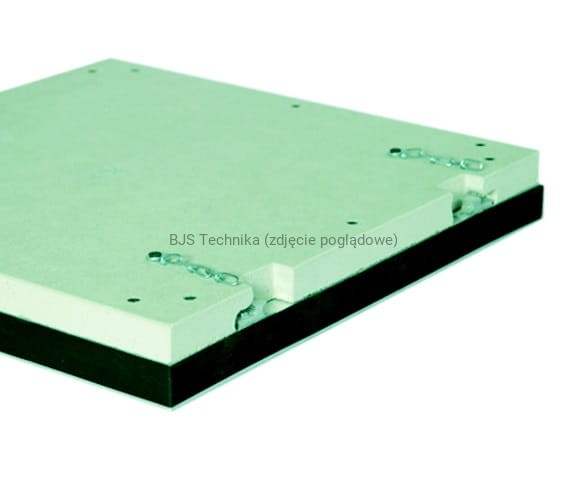

11) Przy klapie rewizyjnej dodatkowo zastosowano zabezpieczenie przed wypadaniem skrzydła drzwiowego w postaci łańcuchów z karabińczykami 4/40 mm. Przy łańcuchach na tylnej osłonie z płyt Fireboard zamontowano kątownik z blachy ocynkowanej ogniowo o grubości 0,8 m, sklejony i połączony z tylną osłoną za pomocą wkrętów samo wiercących 3,9 x 70 mm.
12) Standardowe wymiary klap rewizyjnych F5 o odporności ogniowej EI 120 wynoszą (szerokość x wysokość): 200 x 200, 300 x 300, 400 x 400, 500 x 500 oraz 600 x 600 mm.
Mogą być produkowane klapy o innych wymiarach, ale ich powierzchnia nie powinna być większa niż 1,5 m² (światło otworu po montażu 1500 x 1000 mm).
13) Jako wyposażenie dodatkowe można zamontować różne rodzaje zamków: zamek czworokątny, okrągłycylindryczny. W przypadku gdy klapa wyposażona jest (opcjonalnie) w zamek to powinien on być obudowany płytą Fireboard o grubości 25 mm.
Ogólne zasady użytkowania:
1) Klapa otwiera się po naciśnięciu skrzydła drzwiowego dzięki zamontowanym dwóm zamkom sprężynowo-zatrzaskowym typu MINI LATSCH.
2) Aby całkowicie otworzyć klapę rewizyjną pod kątem 90 stopni należy odpiąć łańcuszek zabezpieczający.
3) Skrzydło drzwiowe można wyjąć.
4) Po każdorazowym użyciu klapy należy zapiąć łańcuszek zabezpieczający.
