Zastosowanie:

Klapy rewizyjne Systemu F6 przeznaczone są do montażu w sufitach z płyt gipsowo-kartonowych spełniających kryteria klasy odporności ogniowej nie mniejszej niż EI 60.

Materiał:

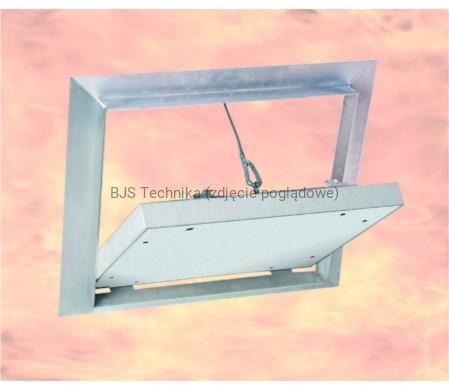

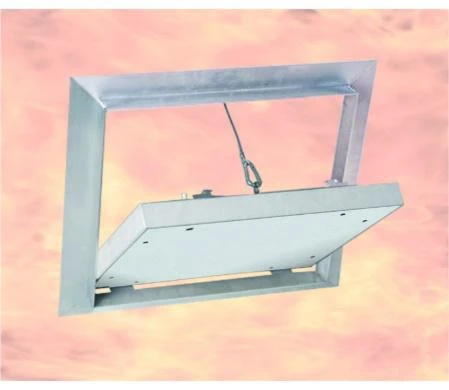

Przeciwpożarowa klapa rewizyjna F6 o odporności ogniowej EI 60 z wkładką 2x 15 mm składa się z dwóch ram: zewnętrznej – ościeżnicowej oraz wewnętrznej stanowiącej ramę konstrukcyjną.

Obie ramy klapy rewizyjnej wykonano z aluminiowych kątowników 32,5 x 27,5 x 2 mm. Każda rama składa się z czterech pojedynczych części, trwale połączonych ze sobą specjalną metodą spawania (WIG).

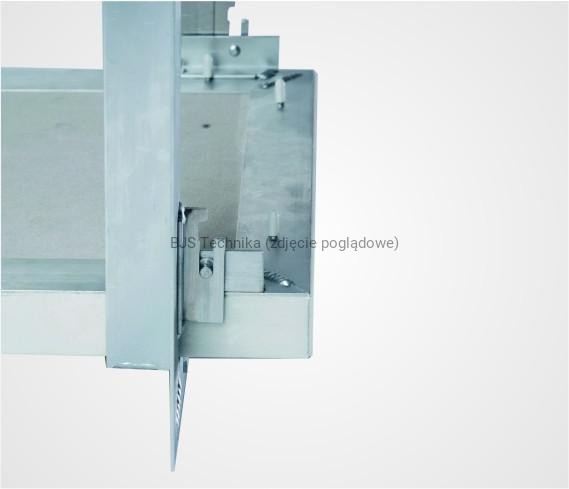

Skrzydło klapy jest wyjmowane, osadzone na dwuczęściowych aluminiowych zawiasach o wymiarach 15/20/2 x 55 mm, przyspawanych na dole tylnej strony ramy zewnętrznej oraz wewnętrznej.

Wypełnienie klapy stanowią płyty gipsowo-kartonowe typu DF grubości 2 x 15 mm. Płyty te mocowane są do ramy wkrętami samowiercącymi o wymiarach 3,5 × 40 mm, w rozstawie nie większym niż 200 mm. Dodatkowo do śrub stosuje się osłonki ochronne (zaślepki wpuszczane).

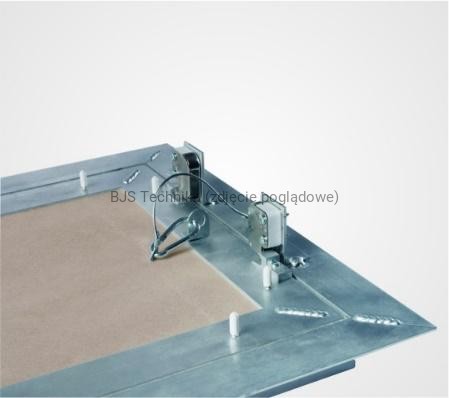

Do klapy rewizyjnej zastosowano 2 szt. zamknięć zatrzaskowo sprężynowych typu MINI LATSCH. Przymocowano je wkrętami samowiercącymi 2,9 x 19 mm do specjalnie przygotowanych profili z kątowników aluminiowych 40 x 20 x 2 mm o długości 30 mm, które przyspawano metodą WIG do zewnętrznej ramy z kątowników aluminiowych. Aluminiowe elementy zamykające (stanowiące część zamka) przykręcono do wewnętrznej ramy z kątowników aluminiowych przy pomocy wkrętów samowiercących 2.9 x 13 mm.

Pomiędzy ramą zewnętrzną i wewnętrzną, na obwodzie skrzydła, umieszczona jest taśma uszczelniająca Palusol typ 100, o przekroju 20 × 1,9 mm

Przy klapie rewizyjnej dodatkowo zastosowano zabezpieczenie przed wypadaniem skrzydła drzwiowego w postaci linki stalowej. Jeden koniec linki stalowej przymocowano przy pomocy śrub z łbem soczewkowym 3,5 x 9,5 mm do ramy zewnętrznej, a drugi przy pomocy karabińczyka 4 x 40 mm do części zawieszenia na ramie wewnętrznej.

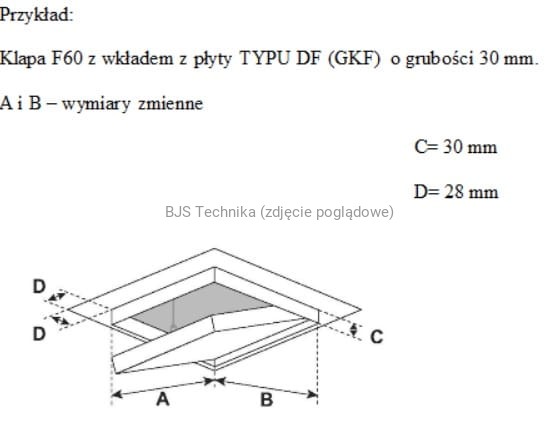

Standardowe wymiary klap rewizyjnych F6 o odporności ogniowej EI 60 wynoszą (szerokość x wysokość): 200 x 200, 300 x 300, 400 x 400, 500 x 500 oraz 600 x 600 mm.

Mogą być produkowane klapy o innych wymiarach, ale ich powierzchnia nie powinna być większa niż 0,64 m².

Jako wyposażenie dodatkowe można zamontować różne rodzaje zamków: zamek czworokątny, okrągłycylindrowy.
